180°LR和SR彎頭尺寸表

  • 分類：蜜桃视频APP入口資料
  • 作者：蜜桃一区二区精品管道
  • 來源：河北蜜桃一区二区精品管道有限公司
  • 發布時間：2019-12-31
  • 訪問量：855

【概要描述】MSS SP-43僅覆蓋為與附表5S和10S管道一起使用而設計的不鏽鋼對焊管件

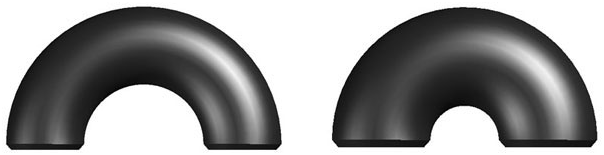

180°LR和SR彎頭尺寸表

【概要描述】MSS SP-43僅覆蓋為與附表5S和10S管道一起使用而設計的不鏽鋼對焊管件

  • 分類：蜜桃视频APP入口資料
  • 作者：蜜桃一区二区精品管道
  • 來源：河北蜜桃一区二区精品管道有限公司
  • 發布時間：2019-12-31
  • 訪問量：855
詳情

IMG_256

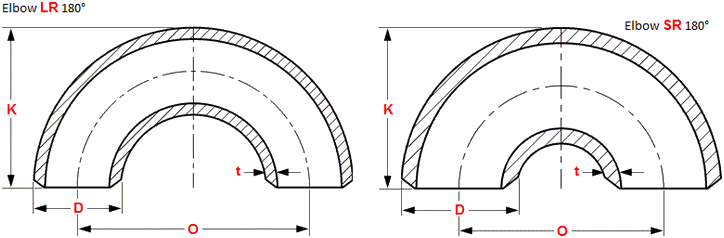

NPS

O.D.
D

180° 長半徑

180° 短半徑

Center to
Center
O

Back to
Face
K

Center to
Center
O

Back to
Face
K

1/2

21.3

76

48





3/4

26.7

76

51





1

33.4

76

56

51

41

1.1/4

42.2

95

70

64

52

1.1/2

48.3

114

83

76

62

2

60.3

152

106

102

81

2.1/2

73

190

132

127

100

3

88.9

229

159

152

121

3.1/2

101.6

267

184

178

140

4

114.3

305

210

203

159

5

141.3

381

262

254

197



NPS

O.D.
D

180° 長半徑

180° 短半徑

Center to
Center
O

Back to
Face
K

Center to
Center
O

Back to
Face
K

6

168.3

457

313

305

237

8

219.1

610

414

406

313

10

273

762

518

508

391

12

323.8

914

619

610

467

14

355.6

1067

711

711

533

16

406.4

1219

813

813

610

18

457

1372

914

914

686

20

508

1524

1016

1016

762

22

559

1676

1118

1118

838

24

610

1829

1219

1219

914



除非另有說明，否則尺寸均為毫米。 壁厚（t）必須由客戶指定。

180°LR和SR彎頭的尺寸公差

Nominal Pipe Size

1/2 to 2.1/2

3 to 3.1/2

4

Outside Diameter
at Bevel (D)

+ 1.6
- 0.8

1.6

1.6

Inside Diameter at End

0.8

1.6

1.6

Center to Center (O)

6

6

6

Back to Face (K)

6

6

6

Nominal Pipe Size

5 to 8

10 to 18

20 to 24

Outside Diameter
at Bevel (D)

+ 2.4
- 1.6

+ 4
- 3.2

+ 6.4
- 4.8

Inside Diameter at End

1.6

3.2

4.8

Center to Center (O)

6

10

10

Back to Face (K)

6

6

6

Wall Thickness (t)

不小於額定壁厚的87.5％

除非另有說明，否則尺寸公差以毫米為單位，除非另有說明，否則均為±。

注意：

MSS SP-43僅覆蓋為與附表5S和10S管道一起使用而設計的不鏽鋼對焊管件，以及與ASME B36.19中定義的附表40S管道一起使用的短管端。 MSS SP-43中定義的尺寸和尺寸公差與NPS 1/2-NPS 24中的ASME B16.9規範中的尺寸和尺寸公差基本相同。關於斜角處的外徑除外。
